Voor onze opdrachtgever PWN hebben wij in augustus een bijzonder technisch project uitgevoerd in Andijk.
Hier hebben we twee verdiepte inlaatkanalen volledig ingemeten. Dit zijn constructies die een cruciale rol spelen in de wateraanvoer. De inlaatkanalen bestaan uit damwanden die het water uit het bassin op een centrale plek laten instromen. Hierdoor wordt het water optimaal gemengd en dankzij de aanvoer vanuit de diepte blijft de temperatuur stabiel, een belangrijk aspect binnen het proces van waterzuivering.
De damwanden zijn onderling verbonden door een stalen constructie die onderhoud en plaatselijk herstel vereist. Om deze werkzaamheden goed voor te bereiden, hebben wij de constructie tot in detail vastgelegd:

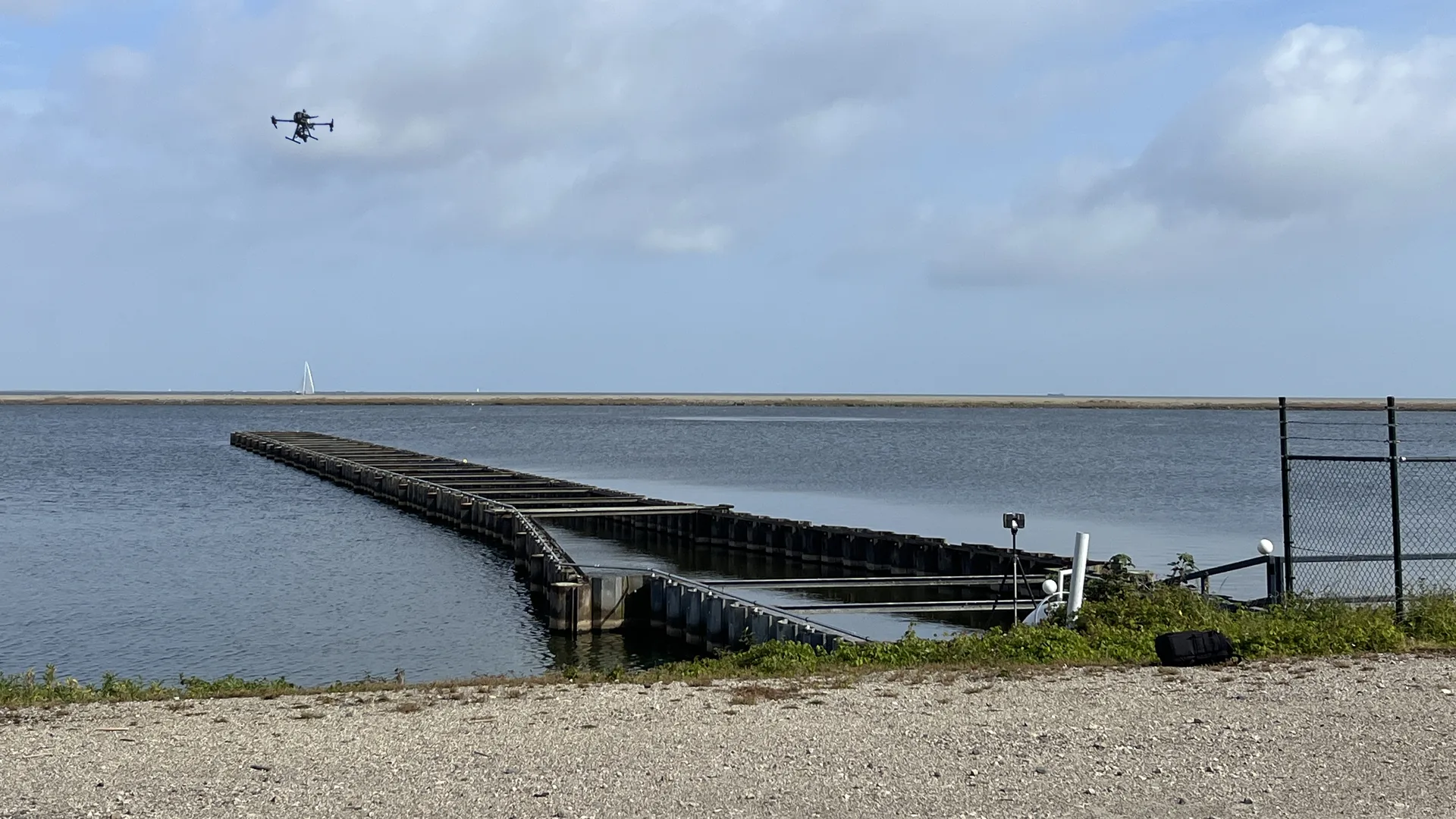

- Met behulp van een drone hebben we het gehele gebied ingemeten.
- Vooraf zijn we met een boot het water opgegaan om op diverse punten referentiemarkeringen aan te brengen op de staalconstructie. Deze punten zijn op GPS (RD-stelsel) vastgelegd, zodat de drone-data exact RD-coördinaten kon worden geplaats.
- Daarnaast hebben we met onze Faro 3D-scanner vanaf de kade de damwanden en staalconstructie in hoge resolutie vastgelegd.
De combinatie van drone opnamen en 3D scans leverde een uiterst nauwkeurige puntenwolk op, waarmee we een 3D model hebben opgebouwd. Dit model vormt een essentiële basis voor de voorbereiding van onderhoudswerkzaamheden en de verdere uitwerking van de constructieve knooppunten.
Een technisch uitdagend project, met een prachtig resultaat!
